中國古代建築鳥瞰(二):斗栱

目錄
  1. 1. 簡介
  2. 2. 分類
  3. 3. 部件
    1. 3.1.
    2. 3.2.
    3. 3.3.
    4. 3.4.
    5. 3.5.
  4. 4. 出跳與鋪作計數
  5. 5. 偷心造與計心造
  6. 6. 演變
  7. 7. 附:宋清斗栱用詞對照表
  8. 8. 參考

簡介

斗栱,又稱斗拱、枓栱、斗科、鋪作(宋《營造法式》),是在屋頂和梁枋之間的木構件,用於支撐挑出的屋檐。

圖:山西善化寺大雄寶殿斗栱(實地拍攝)

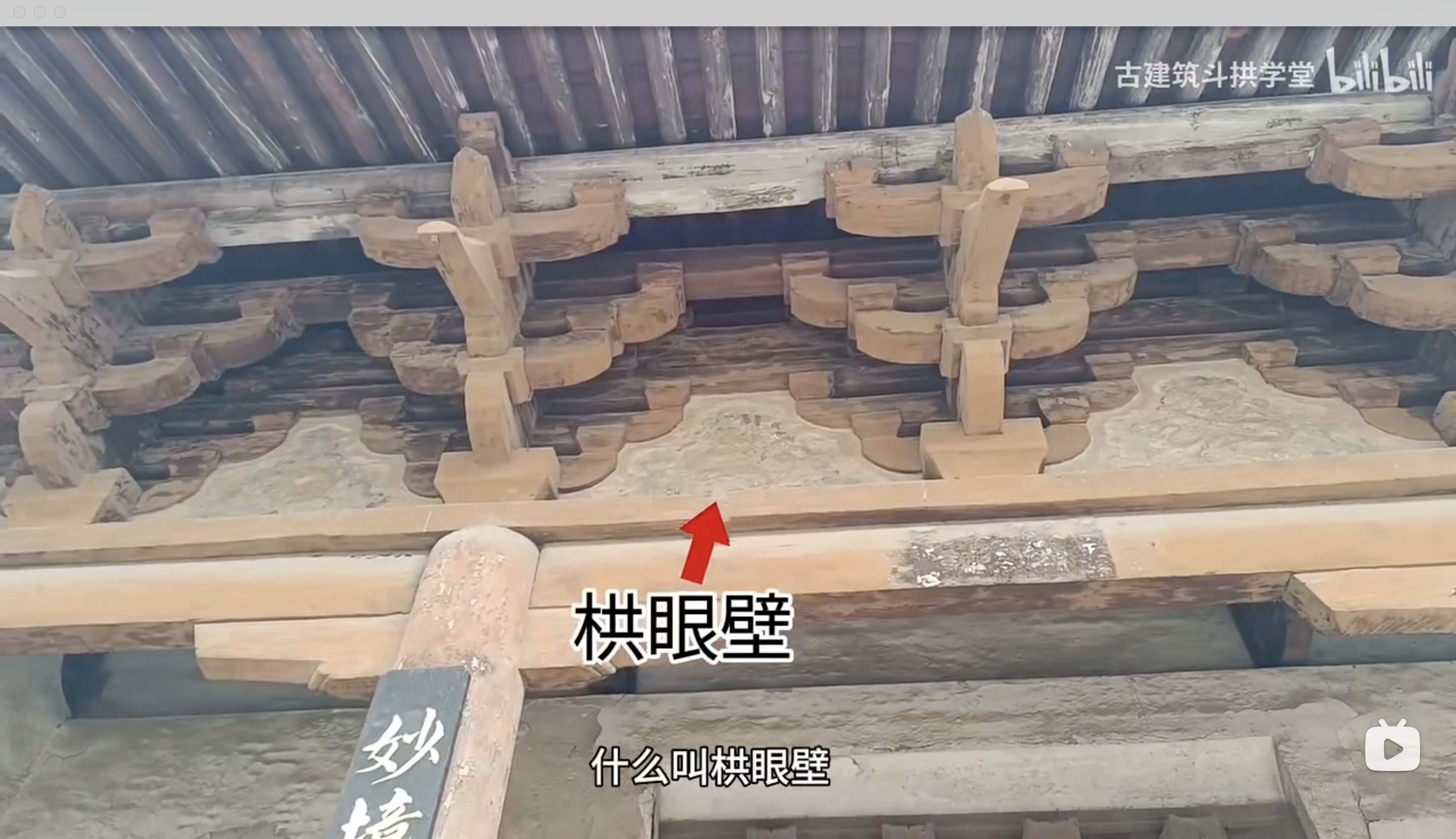

斗栱以朵為單位,大概是比擬成一朵花吧。兩朵斗栱之間的部分叫栱眼壁,如下圖所示:

圖:山西太原不二寺的栱眼壁(來源)

分類

斗拱按位置可分為:

  1. 柱頭科,又稱柱頭鋪作(宋《營造法式》),位於柱頭。
  2. 平身科,又稱補間鋪作(宋《營造法式》),位於柱間。
  3. 角科,又稱轉角鋪作(宋《營造法式》),位於屋角柱頭。

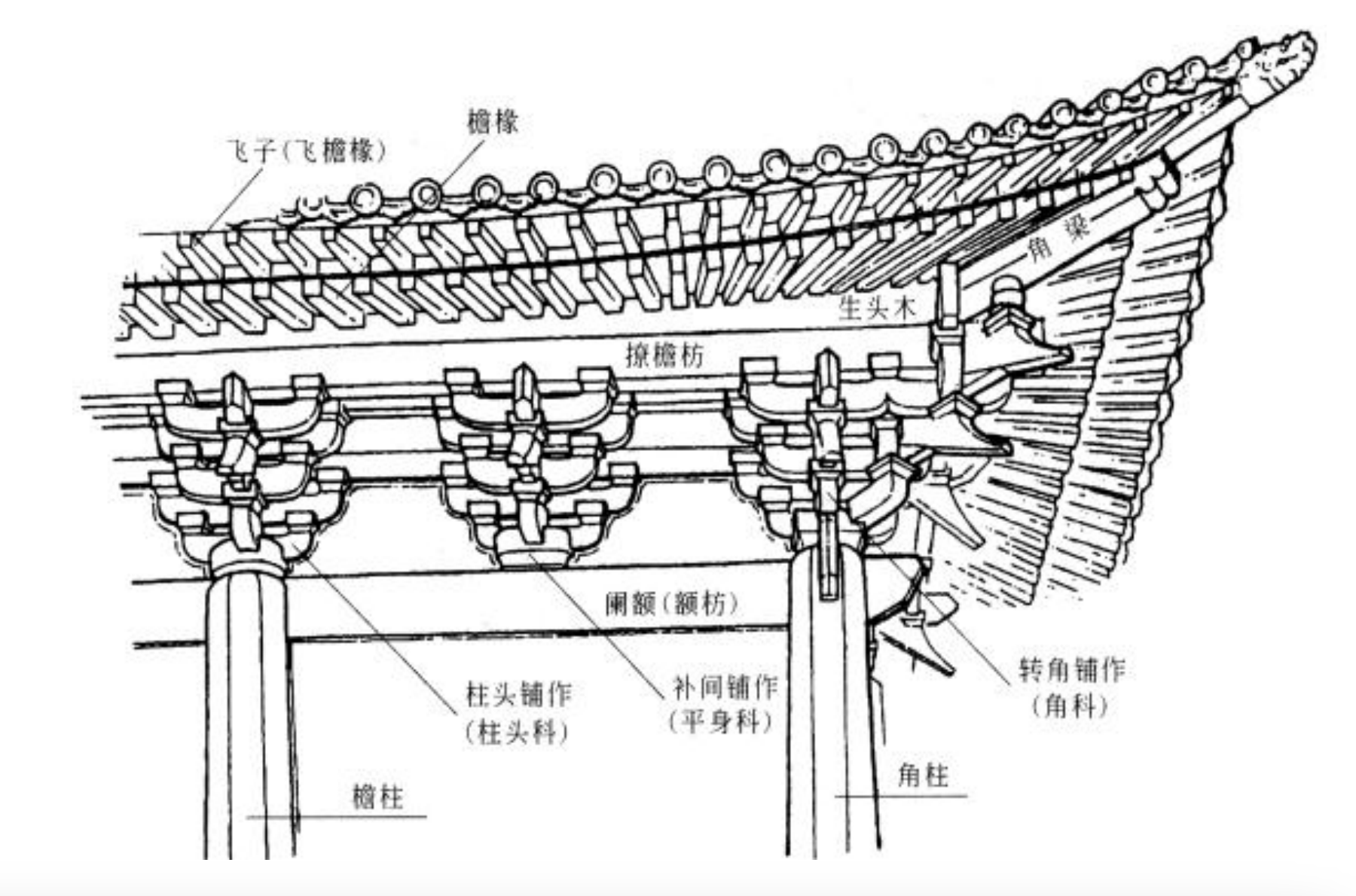

圖:三類斗栱(來源)

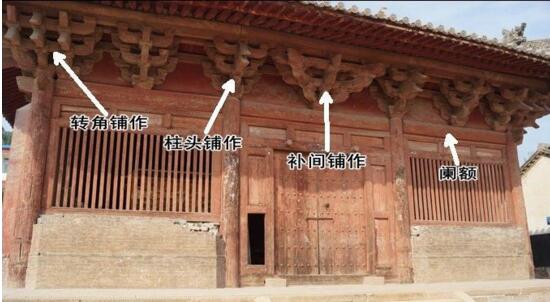

圖:鋪作與闌額 共七鋪作(來源)

部件

斗拱主要包含栱、翹、昂、斗、升等部件。

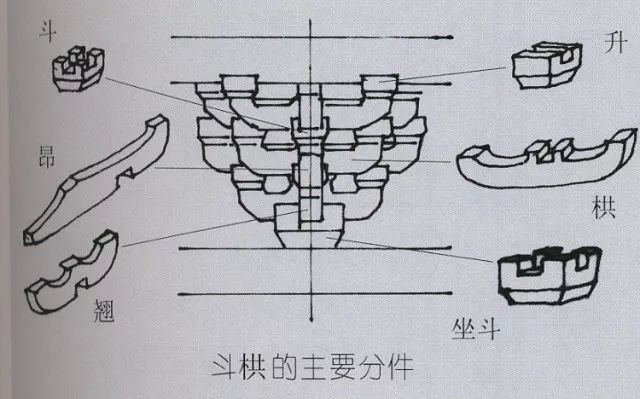

圖:斗栱的主要分件

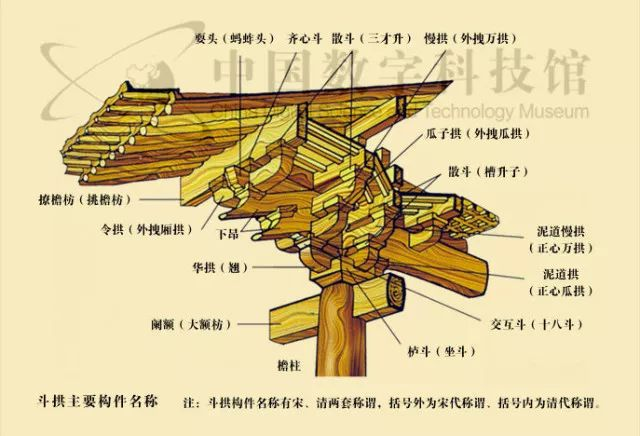

圖:斗栱主要構件名稱(來源:中國數字科技館)

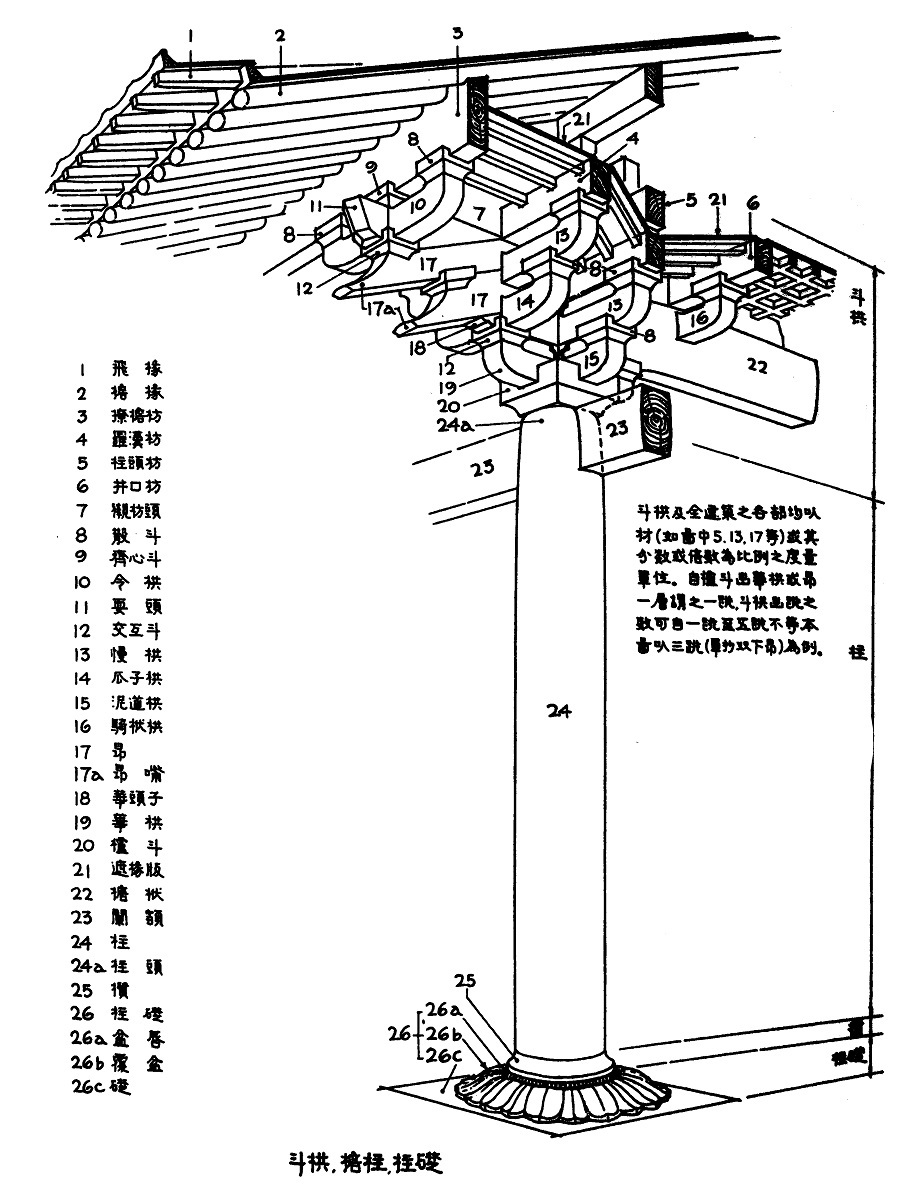

圖:斗拱部件名稱(來源:梁思成《中國建築史》)

栱,又寫作拱,弓形短木(「弓」、「栱」發音相近),用於托住屋檐下的枋子和椽子。按尺寸從小到大可分為:瓜栱、萬栱、廂栱;按位置從裏到外又可分為:裏拽栱、正心栱、外拽栱;於是,按尺寸和位置有以下組合:

  1. 正心瓜栱,又稱泥道栱(宋《營造法式》),嵌入壁中,鋪以泥胚。
  2. 外拽瓜栱,又稱瓜子栱(宋《營造法式》)
  3. 裏拽瓜栱,又稱瓜子栱(宋《營造法式》)
  4. 正心萬栱,又稱足材慢栱(宋《營造法式》)
  5. 外拽萬栱,又稱單材慢栱(宋《營造法式》)
  6. 裏拽萬栱,又稱單材慢栱(宋《營造法式》)
  7. 外拽廂栱,又稱令栱(宋《營造法式》)
  8. 裏拽廂栱,又稱令栱(宋《營造法式》)

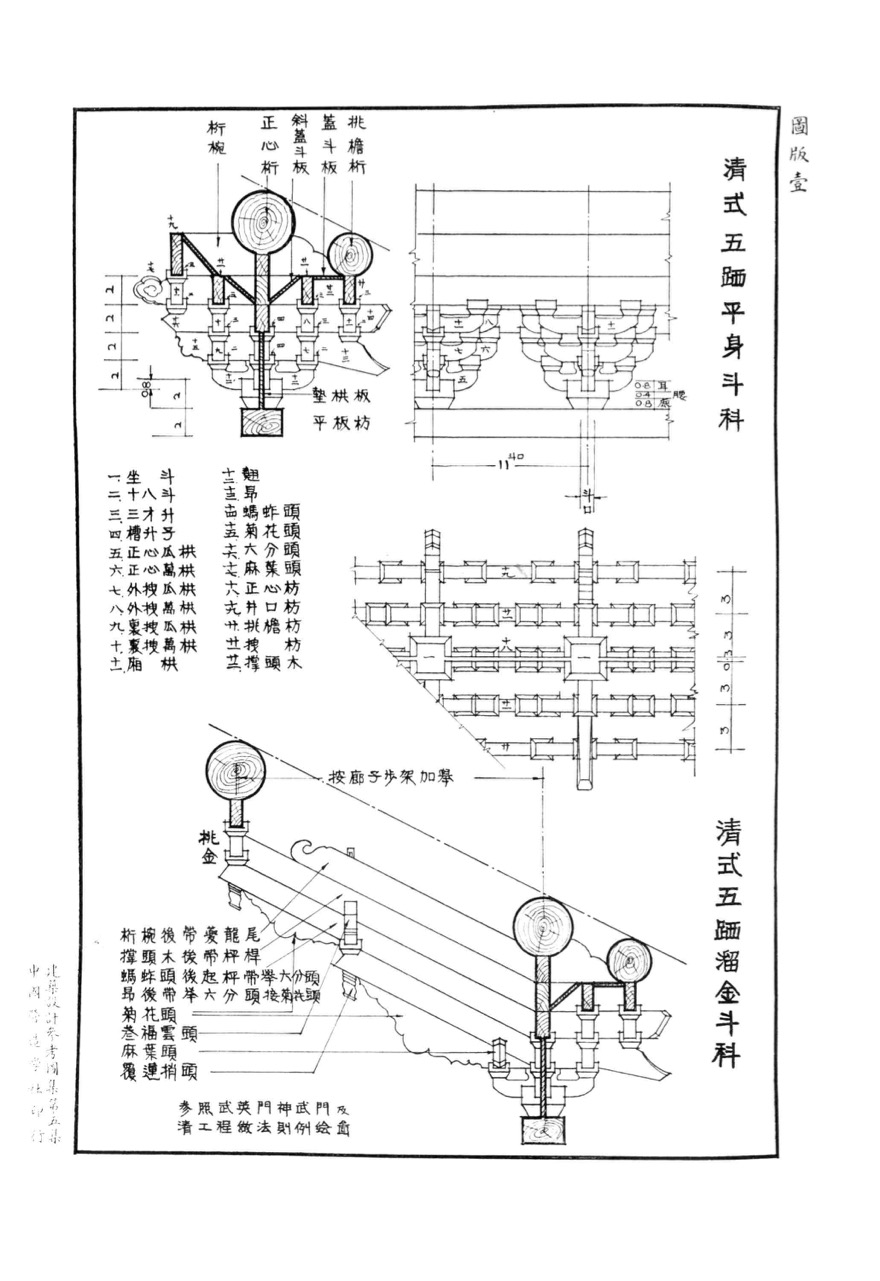

圖:清式五跴平身斗科(來源)(注:跴同「跳」)

翹,又稱華栱、抄(宋《營造法式》),弓形木,與栱垂直,形式和功能跟栱一樣。自下往上,翹伸出逐漸增多。

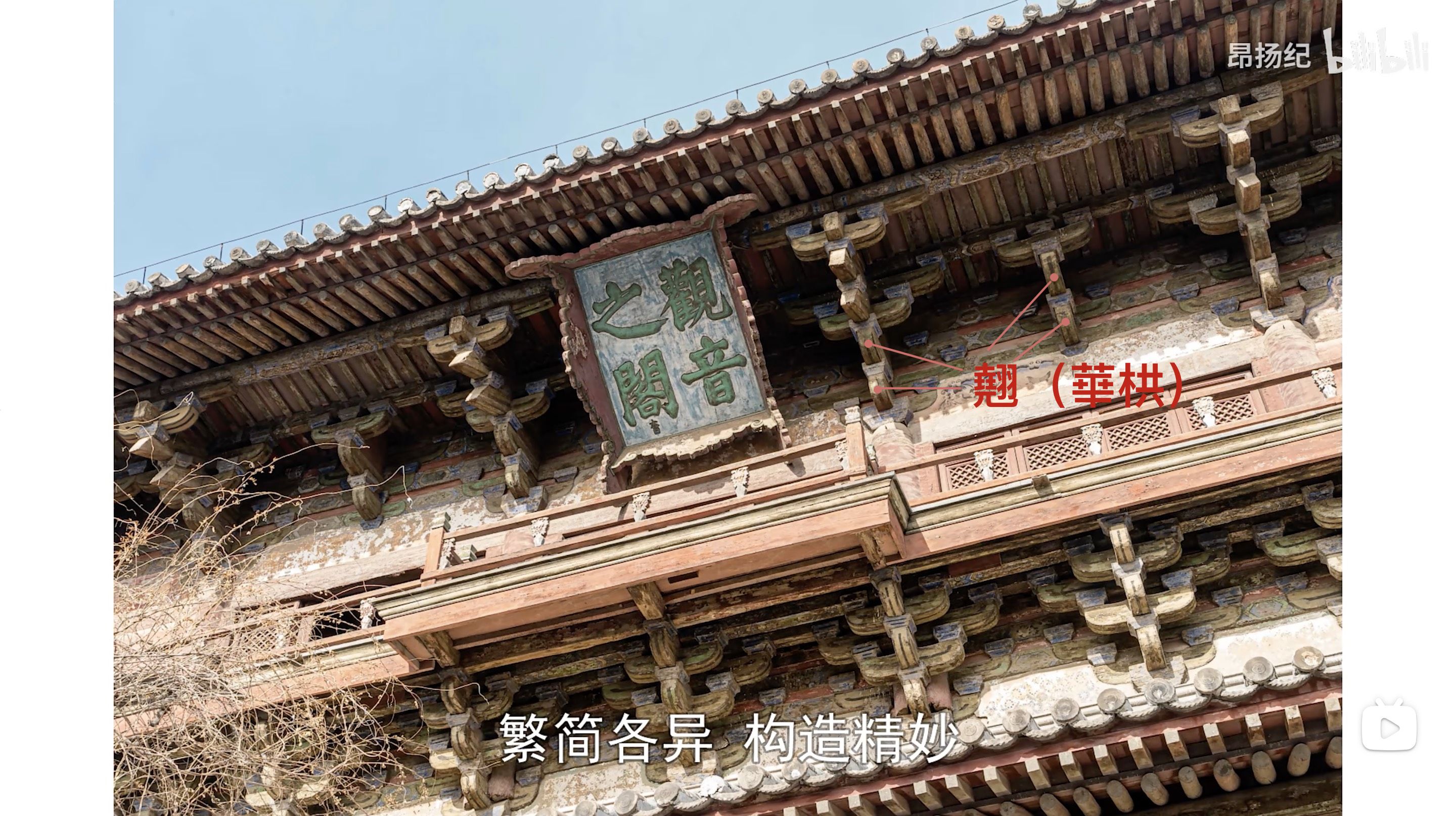

圖:天津獨樂寺觀音閣斗栱(來源)

昂,斜置構件,常留有尖角,其槓桿作用,支撐挑出的檐部。按斜置方向可分為:上昂、下昂。按尖角的形狀可分為:批竹昂、凹面昂、琴面昂、象鼻昂等。角科上的昂又叫角昂。

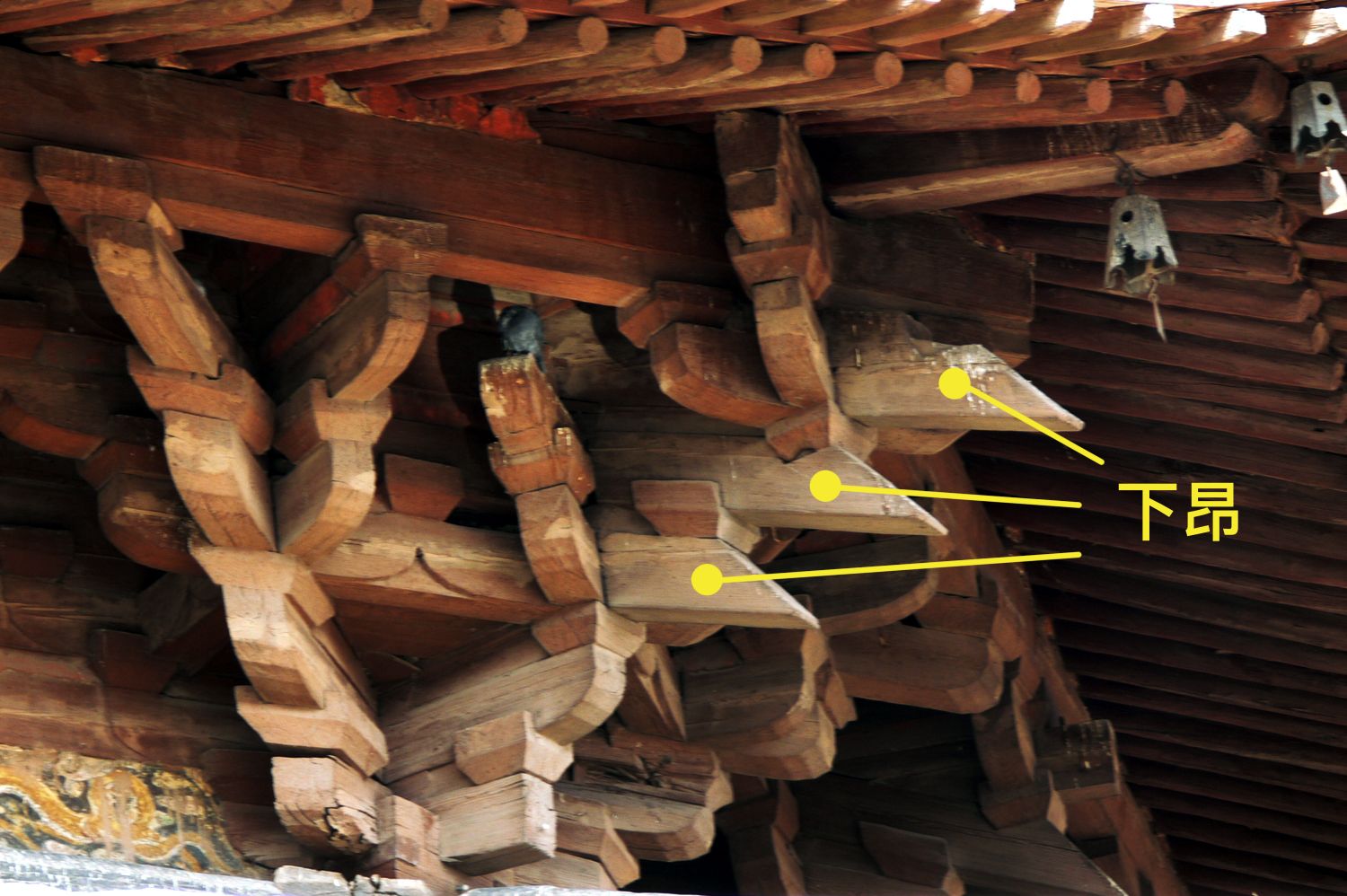

圖:山西佛宮寺釋迦塔(應縣木塔)斗栱 三下昂 批竹昂(來源)

斗,又寫作枓,斗狀方形木塊,十字卯口,用於層層疊栱。

  1. 坐斗,又稱櫨斗、櫨枓(宋《營造法式》),位於梁之上。
  2. 十八斗,又稱交互斗(宋《營造法式》),形狀跟坐斗一樣,但體積較小,位於翹或昂之上。

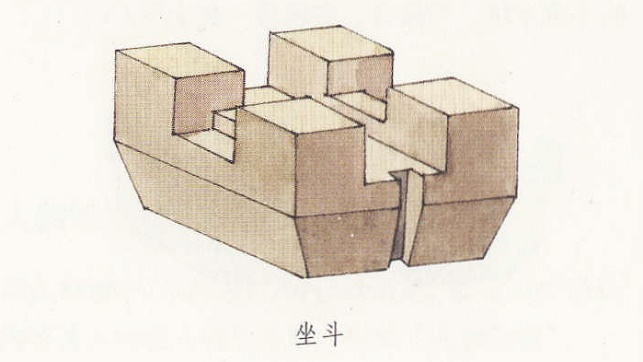

圖:坐斗(來源:網絡)

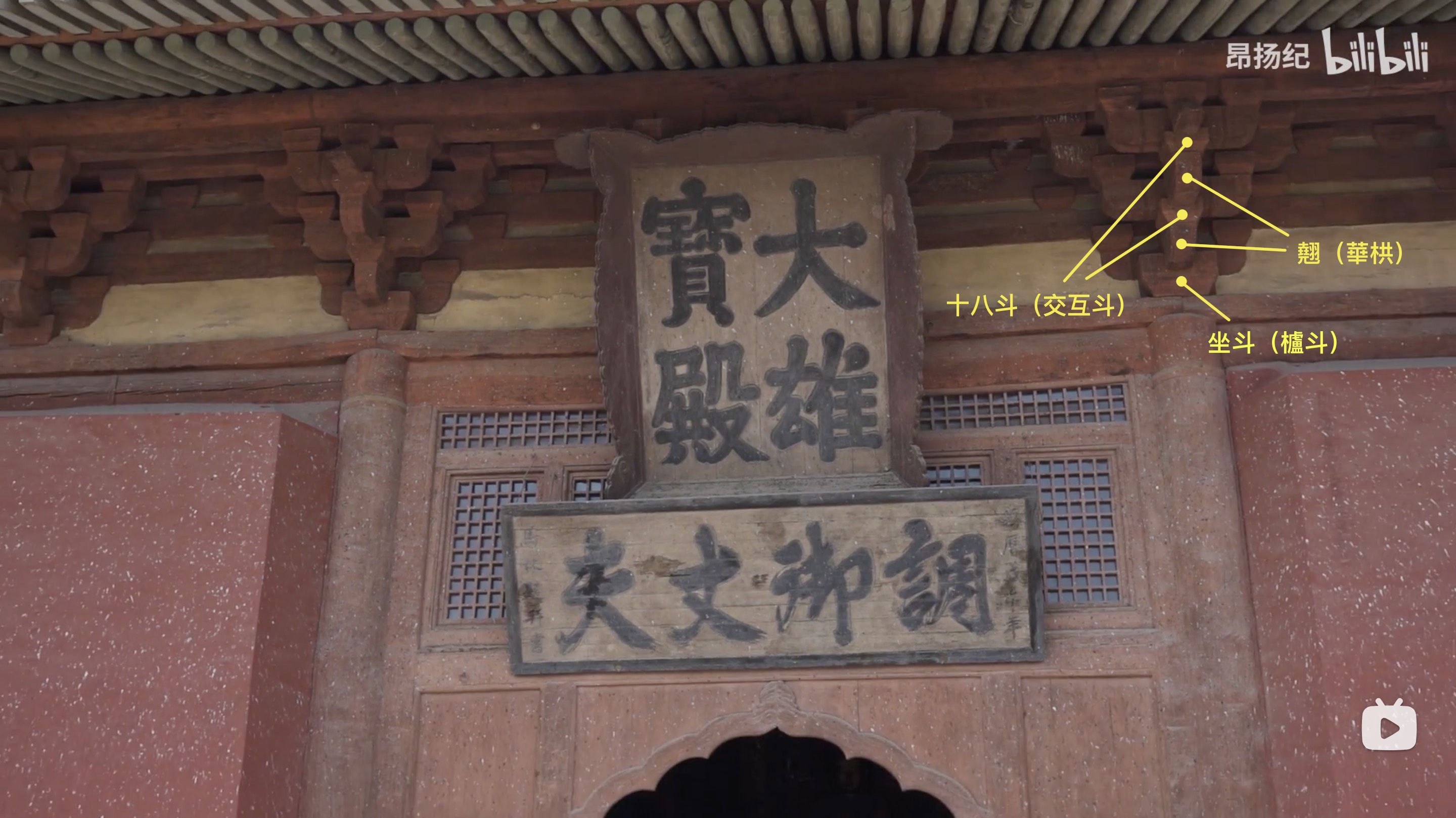

圖:山西華嚴寺大雄寶殿斗栱(來源)

升,斗狀方形木塊,一字卯口,在栱之上承托上一層的栱或枋。

  1. 槽升子,又稱齊心斗(宋《營造法式》),位於栱的中間。
  2. 三才升,又稱散斗(宋《營造法式》),位於栱的兩端。

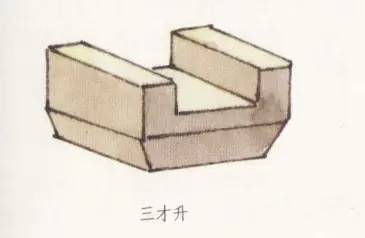

圖:三才升(來源:網絡)

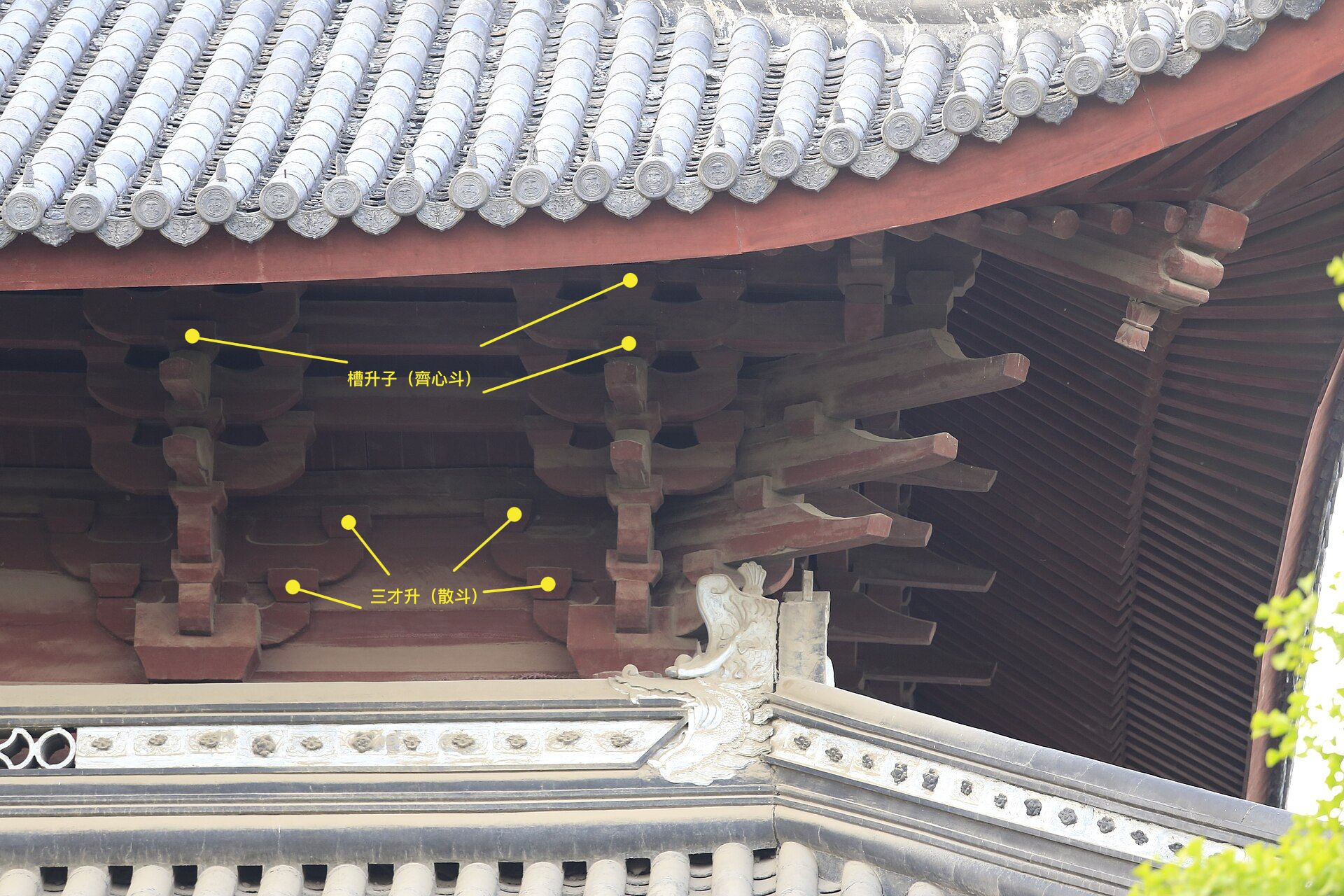

圖:蘇州玄妙觀三清殿斗栱(來源)

出跳與鋪作計數

出跳,又寫作出跴,清代又叫出踩。「跳」、「挑」發音相近。

宋《營造法式》上寫道:「凡鋪作自柱頭上櫨枓口內出一栱或一昂皆謂之一跳,傳至五跳上。出一跳謂之四鋪作〈或用華頭子,上出一昂〉,出兩跳謂之五鋪作〈下出一卷頭,上施一昂〉。」

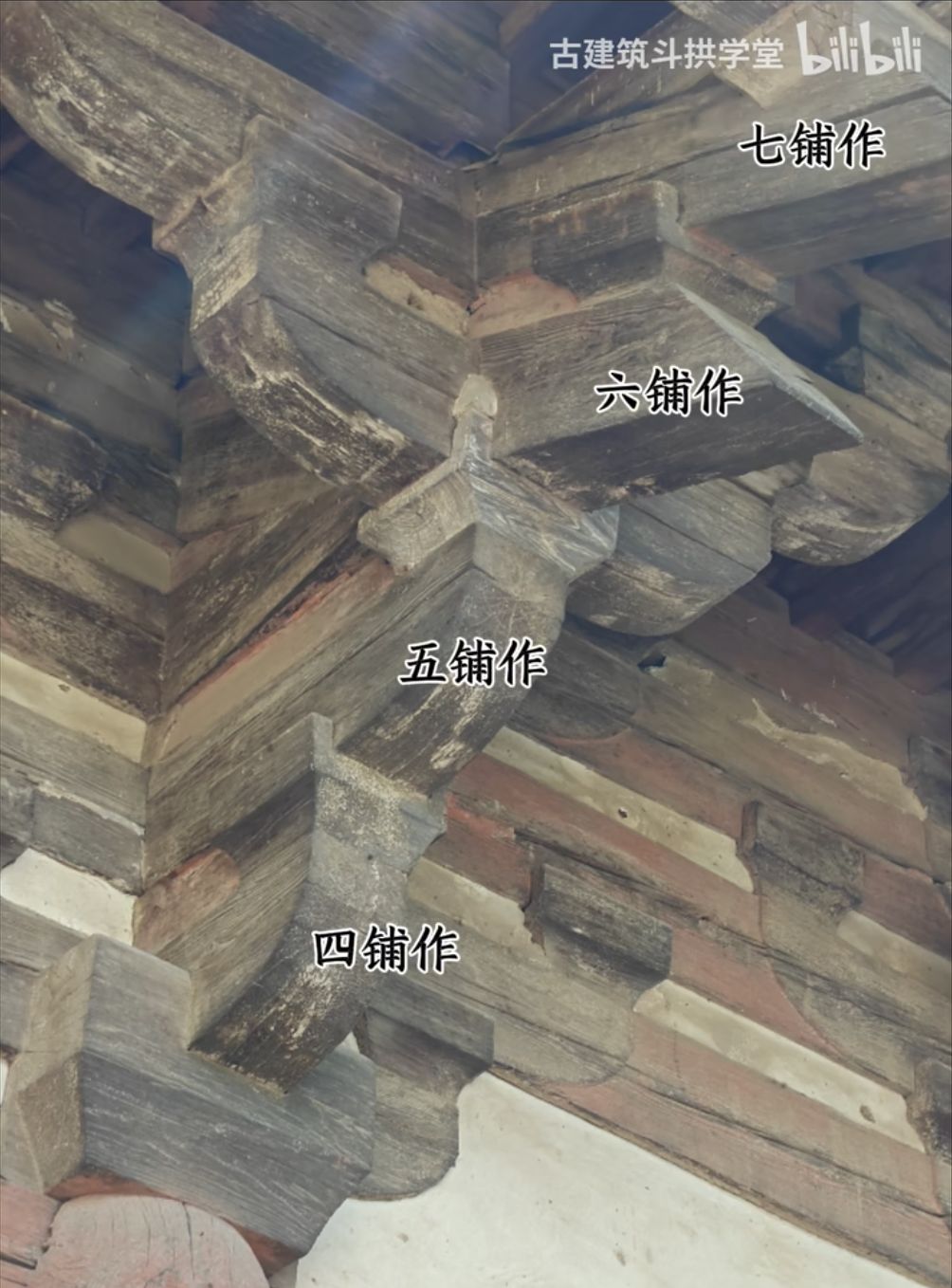

簡單來說,從櫨枓上逐級上壘一栱或一昂就算是一跳,櫨枓出第一跳華栱就是四鋪作,以後每多出一跳鋪作數就加一。

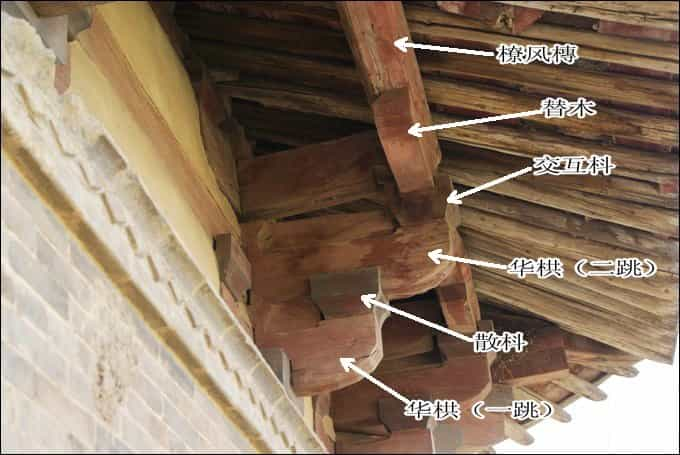

圖:山西芮城廣仁王廟正殿斗栱(來源)

圖:山西佛光寺東大殿雙抄雙下昂七鋪作斗栱(來源)

偷心造與計心造

宋《營造法式》上寫道:「凡鋪作逐跳上〈下昂之上亦同〉安栱謂之計心,若逐跳上不安栱而再出跳或出昂者謂之偷心」。

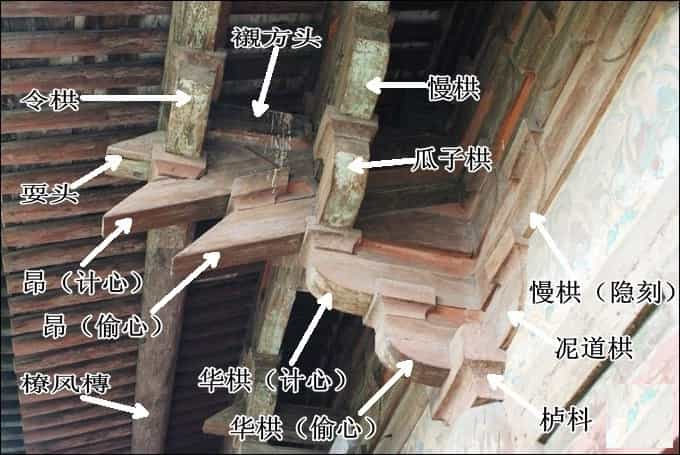

簡單來說,就是華栱或昂之上有橫栱就是計心造,沒有橫栱而是連續安華栱或昂,也就是連續出跳,那就是偷心造。

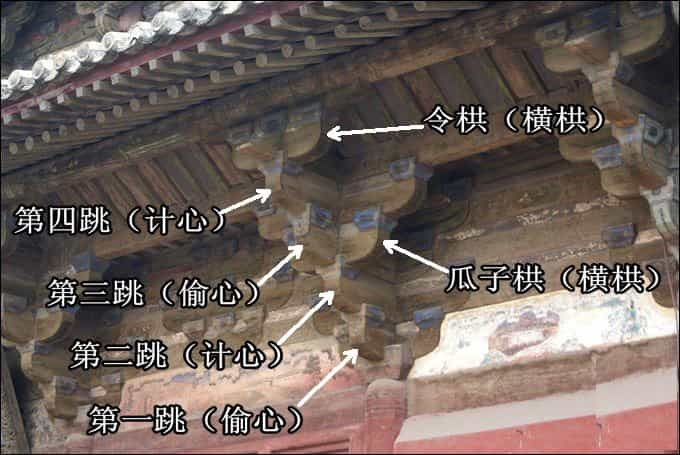

圖:山西平遙鎮國寺萬佛殿雙抄雙下昂七鋪作斗栱(來源)

圖:四抄七鋪作斗栱(來源)

演變

到了清代,由於工程規範的變化(見《工程做法則例》),斗栱較先前纖細,顯得柱大斗栱小,並且裝飾性越來越強。

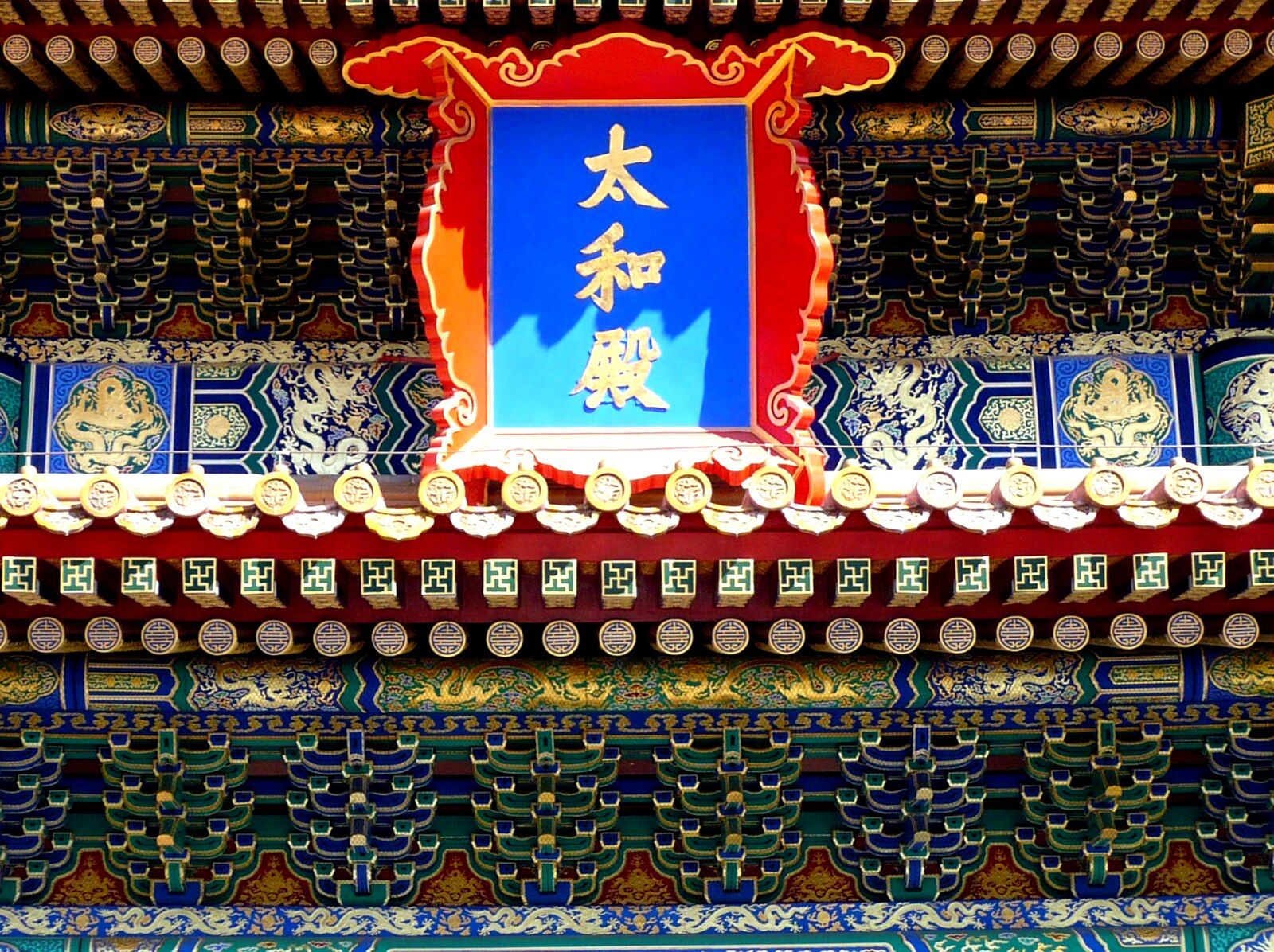

圖:故宮太和殿斗栱:纖細、密集、裝飾(來源)

附:宋清斗栱用詞對照表

清《工程做法則例》 宋《營造法式》
柱頭科 柱頭鋪作
平身科 補間鋪作
角科 轉角鋪作
正心瓜栱 泥道栱
外拽瓜栱 瓜子栱
裏拽瓜栱 瓜子栱
正心萬栱 足材慢栱 / 泥道慢栱
外拽萬栱 單材慢栱 / 慢栱
裏拽萬栱 單材慢栱 / 慢栱
外拽廂栱 令栱
裏拽廂栱 令栱
華栱 / 抄(一說是「杪」)
坐斗 櫨斗
十八斗 交互斗
槽升子 齊心斗
三才升 散斗
螞蚱頭 耍頭

參考

  1. 梁思成《中國建築史》
  2. 宋·李誡《營造法式》
  3. 斗栱-維基百科
  4. 樓慶西《中國古建築二十講》
  5. 中國建築入門三部曲——台基、屋身、屋頂
  6. 图释中国古建结构常识
  7. 古建筑结构图解 构件对照(一)
  8. 中國營造學社《建築設計參考圖集第五集:斗栱》
